產品說明

限位開關系列閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，限位開關用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該限位開關產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。

技術要求

防護等級：IP65（本質安全型）IP67（外殼防護型）

觸點容易：6A/24VDC（直流）

　　　　　10A/220VAC（交流）

環境溫度：-35℃～ +70℃

接線端口：2-G1/2"

放置角度：0°～90 °角行程

　　　　　0°～180 °(可調)

位置指示：開—黃，關—紅

外型尺寸：120×120×103mm

重量：約1.6Kg

　　　IP65 Kg

　　　IP67 Kg

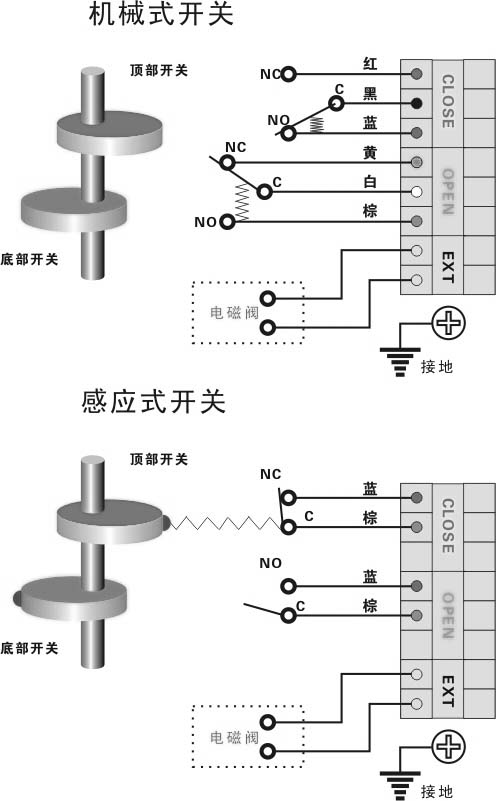

限位開關工作原理

ALS系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋桿使傳動產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指票器就是顯示。

限位開關安裝及使用

一、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。

二、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。

三、讓閥門來回走幾次，確定限位開關信號通斷可靠。
