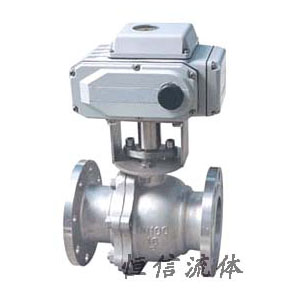

Q941F 型 PN16~PN63 法蘭連接浮動軟密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用軟密封、閥座密封面材料為氟塑料，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~300℃，閥體材料為碳素鋼或不銹鋼。
Q941F 型 PN16~PN63 法蘭連接浮動軟密封電動球閥適 用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放 大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
產品性能參數
Q941F 型 PN16~PN63 法蘭連接浮動軟密封電動球閥主要性能參數 | ||||
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Q941F-16C | 16 | 1.6 | -28~300 | 水、蒸汽、油品等 |
| Q941F-25 | 25 | 2.5 | ||
| Q941F-40 | 40 | 4.0 | ||
| Q941F-63 | 63 | 6.3 | ||
| Q941F-16P | 16 | 1.6 | 硝酸等腐蝕性介質 | |
| Q941F-25P | 25 | 2.5 | ||
| Q941F-40P | 40 | 4.0 | ||
| Q941F-63P | 63 | 6.3 | ||
| Q941F-16R | 16 | 1.6 | ||
| Q941F-25R | 25 | 2.5 | ||
| Q941F-40R | 40 | 4.0 | ||
| Q941F-63R | 63 | 6.3 | ||
產品零部件材料
Q941F 型 PN16~PN63 法蘭連接浮動軟密封電動球閥零部件材料 | |||||
| 型號 | 材料 | ||||
| 閥體 | 球體、閥桿 | 密封圈 | 填料、墊圈 | ||
| Q941F-16C | WCB | 2Cr13 | 聚四氟乙烯 | V形聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 | |
| Q941F-25 | |||||
| Q941F-40 | |||||
| Q941F-63 | |||||
| Q941F-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
| Q941F-25P | |||||
| Q941F-40P | |||||
| Q941F-63P | |||||
| Q941F-16R | CF8 (304) | 0Cr18Ni9 (304) | |||
| Q941F-25R | |||||
| Q941F-40R | |||||
| Q941F-63R | |||||

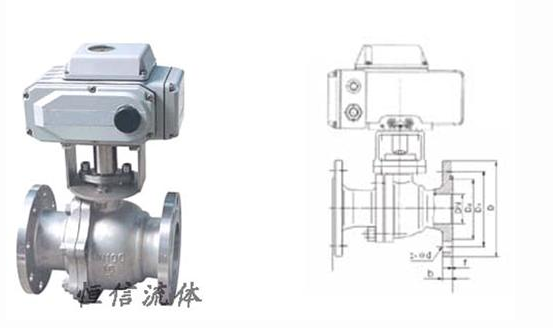

Q941F (PN16) 型法蘭連接浮動軟密封電動球閥產品外形及結構尺寸
Q941F (PN16) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm) | ||||||
| DN | L | D | D1 | D2 | b | z×?d |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4×?14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4×?14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4×?18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4×?18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4×?18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4×?18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8×?18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8×?18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8×?18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8×?23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×?23 |
Q941F (PN25) 型法蘭連接浮動軟密封電動球閥產品外形及結構尺寸
Q941F (PN25) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm) | ||||||
| DN | L | D | D1 | D2 | b | z×?d |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
| 32 | 165 | 135 | 100 | 78 | 18 | 4×?18 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4×?18 |
| 50 | 200 | 160 | 125 | 100 | 20 | 4×?18 |
| 65 | 220 | 180 | 145 | 120 | 22 | 8×?18 |
| 80 | 250 | 195 | 160 | 135 | 22 | 8×?18 |
| 100 | 280 | 230 | 190 | 160 | 24 | 8×?23 |
| 125 | 320 | 270 | 220 | 188 | 28 | 8×?25 |
| 150 | 360 | 300 | 250 | 218 | 30 | 8×?25 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×?25 |
Q941F (PN40) 型法蘭連接浮動軟密封電動球閥產品外形及結構尺寸
Q941F (PN40) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm) | ||||||
| DN | L | D | D1 | D2 | b | z×?d |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 |
| 50 | 220 | 160 | 125 | 100 | 20 | 4×?18 |
| 65 | 250 | 180 | 145 | 120 | 22 | 8×?18 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×?18 |
| 100 | 320 | 230 | 190 | 160 | 24 | 8×?23 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×?25 |
| 150 | 400 | 300 | 250 | 218 | 30 | 8×?25 |
| 200 | 502 | 375 | 320 | 282 | 38 | 12×?30 |
Q941F (PN63) 型法蘭連接浮動軟密封電動球閥產品外形及結構尺寸
Q941F (PN63) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm) | ||||||
| DN | L | D | D1 | D2 | b | z×?d |
| 15 | 140 | 105 | 75 | 55 | 18 | 4×?14 |
| 20 | 152 | 125 | 90 | 68 | 20 | 4×?18 |
| 25 | 180 | 135 | 100 | 78 | 22 | 4×?18 |
| 32 | 200 | 150 | 110 | 82 | 24 | 4×?23 |
| 40 | 220 | 165 | 125 | 95 | 24 | 4×?23 |
| 50 | 250 | 175 | 135 | 105 | 26 | 4×?23 |
| 65 | 280 | 200 | 160 | 130 | 28 | 8×?23 |
| 80 | 320 | 210 | 170 | 140 | 30 | 8×?23 |
| 100 | 360 | 250 | 200 | 168 | 32 | 8×?25 |
| 125 | 381 | 295 | 240 | 202 | 36 | 8×?34 |
| 150 | 403 | 340 | 280 | 240 | 38 | 12×?34 |
